3. Entraînement final du sous-ensemble

(1) Assemblez l'engrenage conique mené en (2) Installez les pièces de verrouillage et le roulement

différentiel

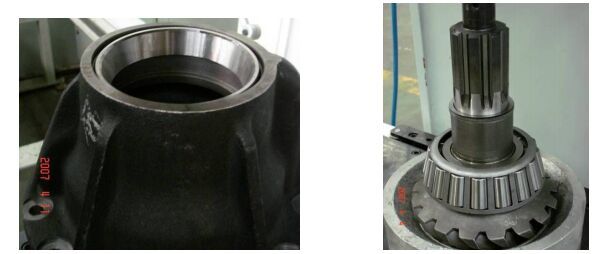

(3) Installez la bague extérieure du roulement (4) Installez le roulement de la roue motrice

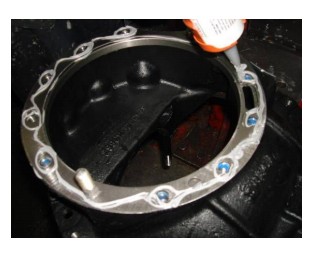

(5) Assemblez le roulement (6) Faites couler de la colle frein-filet dans la

ensemble de bloc raccord de boîtier d'entraînement trou fileté

La précharge doit être contrôlée dans 1 ~ 2Nm La plaine doit être enduite d'un mastic résistant à l'huile

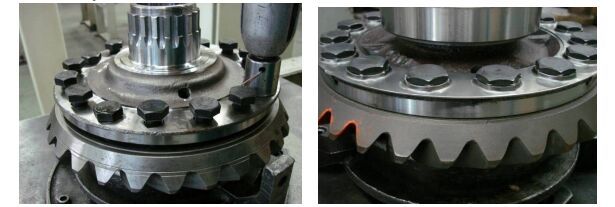

(7) Utilisez une clé pneumatique pour précharger symétriquement.

Tout d'abord, préchargez deux boulons symétriquement

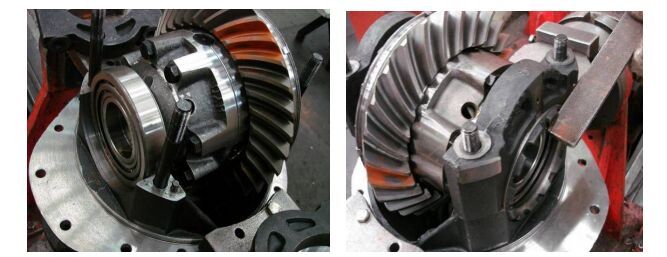

(8) L'assemblage des deux bagues extérieures de roulement est terminé. Le différentiel ne doit pas être incliné. Ajuster

écrous réglables légèrement pour régler la précontrainte des roulements.

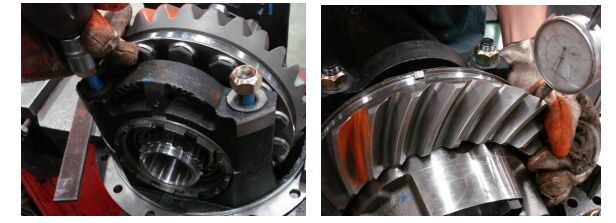

(9) Utilisez une clé pneumatique B16 pour serrer (10) Tout jeu latéral d'engrenage réglable

écrous pour le préchargement. doit être contrôlé en 0,25 ~ 0,45 mm.

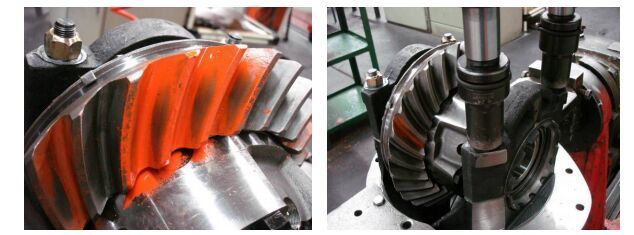

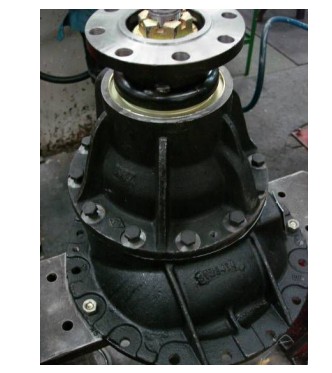

(11) Ajustez strictement en fonction de la zone de maillage (12) Le couple de serrage de l'écrou borgne doit être

Exigences contrôlées en 210~260Nm

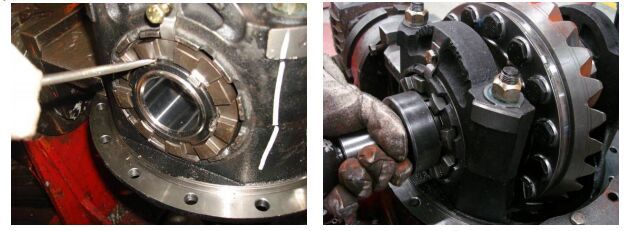

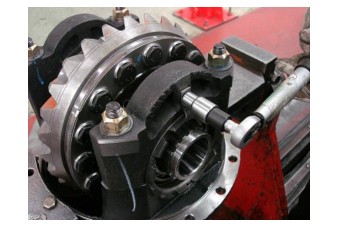

(13) Installez la plaque de verrouillage et contrôlez le couple (14) Installez le couvercle en treillis fixe pour garantir

en 21~25Nm le couple en 200~240Nm

(15) Utilisez un tournevis pour tourner d'abord la pièce de verrouillage et le bord de verrouillage,

puis tapotez doucement pour garantir l'effet de verrouillage.
